Наименование товара: Опоры трубопроводов подвесные Описание:
Опоры трубопроводов Серия 4.903-10 подвесные жесткие и пружинные разработаны для трубопроводов водяных и паровых тепловых сетей, транспортирующих горячую воду с температурой до tраб 200 °С, давлением Pу до 2,5 МПа и пар температурой до tраб 440 °С, давлением Pу до 4,0МПа, при расчетной температуре наружного воздуха до минус 60°С.
Для горизонтальных трубопроводов от Dу 25 мм до Dу 600 мм применяются опоры подвесные жесткие,– для вертикальных и горизонтальных трубопроводов от Dу 150 мм до Dу 1400 мм применяются пружинные.
При пользовании чертежами типовых конструкций жестких подвесных опор следует иметь ввиду, что при проектировании и строительстве тепловых сетей необходимо, в первую очередь, применять стандартные подвески по ГОСТ 16127-70 и только в тех случаях, когда стандартные подвески не могут быть применены по нагрузке, заданному диаметру трубопровода и т.п., следует применять жесткие подвесные опоры.
Типовые чертежи подвесок соответствуют:
РД-03-94 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды»; СНиП 2.04-86; СНиП III-18-75 (в части качества сварных швов); СНиП II-23-81 (в части применения сталей и сварочных материалов); РД 34.15.027-93 (в части приварки элементов подвесок к трубопроводам); СНиП 2.03.11-85.

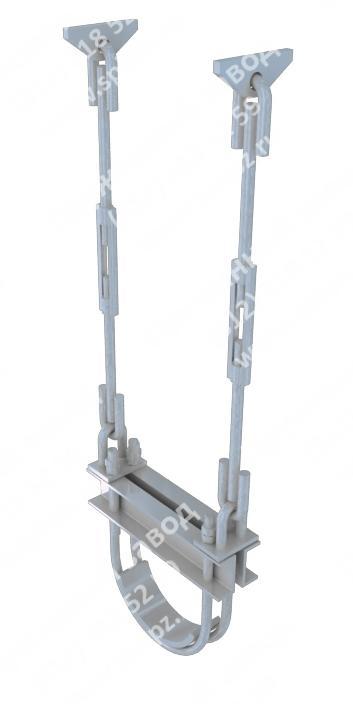

Жесткие подвески горизонтальных трубопроводов предусмотрены с одной тягой, а для трубопроводов Dн от 426 мм также с двумя тягами в зависимости от встречающейся нагрузки
Нормативный документ на товар:Серия 4.903-10 Выпуск 6 Типовые конструкции и детали зданий и сооружений. Изделия и детали трубопроводов для тепловых сетей. Опоры трубопроводов подвесные (жесткие и пружинные).
|
