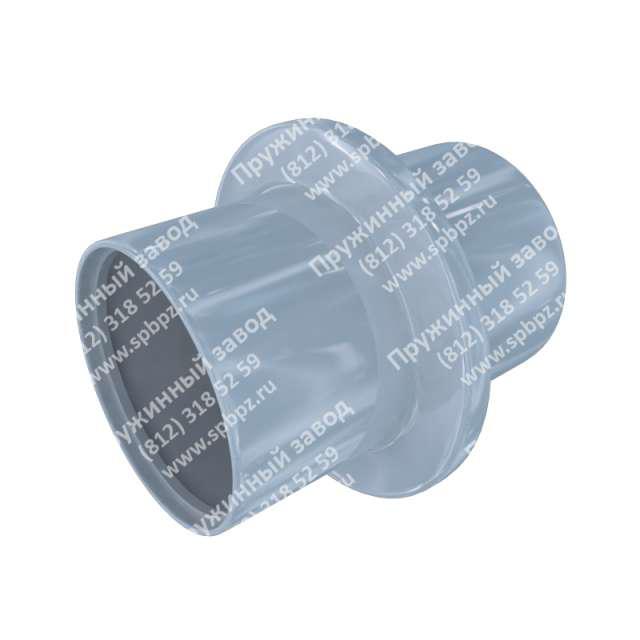

Наименование товара: Сальники набивные 5.900-2 Описание:
Сальники набивные изготавливаются по серии 5.900-2.
Сальники набивные Ду 50…1400 служат для пропуска водопроводных и канализационных труб через стены зданий и различных инженерных сооружений.
Сальники набивные имеют исполнение для различных климатических районов:
При температуре окружающей среды от минус 40 до плюс 400С.
При температуре окружающей среды от минус 60 до плюс 400С.
Материальное исполнение (ст.20, ст.09Г2С, ст.12Х18Н10Т и т.д.) сальников набивных выбирается в зависимости от климатических условий и транспортируемого вещества.
При заказе сальников набивных необходимо указывать:
Условный проход трубопровода Ду 50…1400мм.
Длину сальника L 200-800мм.
Марку стали.
Технические указания ТМ 89.00. Д
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Сальники набивные предназначены для пропуска металлических труб через стены водопроводно-канализационных сооружений в мокрых и сухих грунтах по всей территории Советского Союза.
Сальники могут применяться при перепаде давления на сальнике не более 0.1 Мпа (10 м вод. ст.) и температуре не выше +50 ?С при неагрессивных средах.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
В серии разработаны набивные сальники с длиной корпуса L=200, 300, 500 и 800 мм для пропуска через стены сооружений труб с условным проходом Ду 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм. Шифр сальника соответствует Ду пропускаемой через него трубы.
УКАЗАНИЯ ПО УСТАНОВКЕ САЛЬНИКОВ
УСТАНОВКА
Сальник набивной должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника. Для предохранения корпуса сальника от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Dу — условный проход пропускаемой трубы, мм
D1 — диаметр пропускаемой трубы (наружный), мм
D2 — диаметр сальника (наружный), мм
D3 — диаметр сальника с толщиной сварного шва для ребер, мм
D4 — диаметр сальника с ребрами, мм
S — толщина стенки сальника, мм
L — длина сальника, мм
Сальники набивные Dу 50...1400, L=200Обозначение Шифр сальника D Основные размеры сальника Масса сальника, кг
D1 D2 D3 D4 S a I I1 L разв. поз. 2
ТМ 89 Dy 50 57 89 114 116 185 4,5 7 15 20 300 5,6
ТМ 89 - 01 Dy 80 89 115 140 142 215 382 6,9
ТМ 89 - 02 Dy 100 108 140 165 167 240 460 8,2
ТМ 89 - 03 Dy 125 133 191 219 221 290 6 620 14,0
ТМ 89 - 04 Dy 150 159 239 245 247 345 10 780 20,3
ТМ 89 - 05 Dy 200 219 239 273 275 345 780 16,0
ТМ 89 - 06 Dy 250 273 291 325 327 395 945 18,8
ТМ 89 - 07 Dy 300 325 382 426 428 500 15 20 1245 34,4
ТМ 89 - 08 Dy 350 377 430 478 480 550 8 1395 42,7
ТМ 89 - 09 Dy 400 426 484 530 532 600 7 1562 45,8
ТМ 89 - 10 Dy 500 530 584 630 632 735 25 1880 57,0
ТМ 89 - 11 Dy 600 630 672 720 722 810 8 2155 64,9
ТМ 89 - 12 Dy 700 720 772 820 823 920 30 2470 78,5
ТМ 89 - 13 Dy 800 820 872 920 923 1030 2785 89,3
ТМ 89 - 14 Dy 900 920 972 1020 1023 1130 3098 98,6
ТМ 89 - 15 Dy 1000 1020 1070 1120 1123 1230 9 3405 113,7
ТМ 89 - 16 Dy 1200 1220 1270 1320 1323 1430 4032 135,0
ТМ 89 - 17 Dy 1400 1420 1470 1520 1523 1630 4660 155,5
Сальники набивные Dу 50...1400, L=300Обозначение Шифр сальника D Основные размеры сальника Масса сальника, кг
D1 D2 D3 D4 S a I I1 L разв. поз. 2
ТМ 90 Dy 50 57 89 114 116 185 4,5 7 15 20 300 7,0
ТМ 90 - 01 Dy 80 89 115 140 142 215 382 8,7
ТМ 90 - 02 Dy 100 108 140 165 167 240 460 10,4
ТМ 90 - 03 Dy 125 133 191 219 221 290 6 620 17,9
ТМ 90 - 04 Dy 150 159 239 245 247 345 10 780 25,5
ТМ 90 - 05 Dy 200 219 239 273 275 345 780 20,6
ТМ 90 - 06 Dy 250 273 291 325 327 395 945 24,1
ТМ 90 - 07 Dy 300 325 382 426 428 500 15 20 1245 42,5
ТМ 90 - 08 Dy 350 377 430 478 480 550 8 1395 54,1
ТМ 90 - 09 Dy 400 426 484 530 532 600 7 1562 57,3
ТМ 90 - 10 Dy 500 530 584 630 632 735 25 1880 70,9
ТМ 90 - 11 Dy 600 630 672 720 722 810 8 2155 82,1
ТМ 90 - 12 Dy 700 720 772 820 823 920 30 2470 98,9
ТМ 90 - 13 Dy 800 820 872 920 923 1030 2785 112,3
ТМ 90 - 14 Dy 900 920 972 1020 1023 1130 3098 124,1
ТМ 90 - 15 Dy 1000 1020 1070 1120 1123 1230 9 3405 144,5
ТМ 90 - 16 Dy 1200 1220 1270 1320 1323 1430 4032 171,3
ТМ 90 - 17 Dy 1400 1420 1470 1520 1523 1630 4660 198,1
Сальники набивные Dу 50...1400, L=500Обозначение Шифр сальника D Основные размеры сальника Масса сальника, кг
D1 D2 D3 D4 S a I I1 I2 L разв. поз. 2
ТМ 91 Dy 50 57 89 114 116 185 4,5 7 15 20 20 300 9,4
ТМ 91 - 01 Dy 80 89 115 140 142 215 382 11,6
ТМ 91 - 02 Dy 100 108 140 165 167 240 460 13,9
ТМ 91 - 03 Dy 125 133 191 219 221 290 6 620 24,1
ТМ 91 - 04 Dy 150 159 239 245 247 345 10 780 33,3
ТМ 91 - 05 Dy 200 219 239 273 275 345 780 28,6
ТМ 91 - 06 Dy 250 273 291 325 327 395 945 33,9
ТМ 91 - 07 Dy 300 325 382 426 428 500 15 20 1245 55,9
ТМ 91 - 08 Dy 350 377 430 478 480 550 8 1395 73,8
ТМ 91 - 09 Dy 400 426 484 530 532 600 7 1562 76,5
ТМ 91 - 10 Dy 500 530 584 630 632 735 180 25 1880 94,0
ТМ 91 - 11 Dy 600 630 672 720 722 810 8 2155 112,2
ТМ 91 - 12 Dy 700 720 772 820 823 920 30 2470 133,0
ТМ 91 - 13 Dy 800 820 872 920 923 1030 2785 150,6
ТМ 91 - 14 Dy 900 920 972 1020 1023 1130 3098 166,1
ТМ 91 - 15 Dy 1000 1020 1070 1120 1123 1230 9 3405 196,4
ТМ 91 - 16 Dy 1200 1220 1270 1320 1323 1430 4032 232,7
ТМ 91 - 17 Dy 1400 1420 1470 1520 1523 1630 4660 268,0
Сальники набивные Dу 50...1400, L=800Обозначение Шифр сальника D Основные размеры сальника Масса сальника, кг
D1 D2 D3 D4 S a I I1 I2 L разв. поз. 2
ТМ 92 Dy 50 57 89 114 116 185 4,5 7 15 20 20 300 13,0
ТМ 92 - 01 Dy 80 89 115 140 142 215 382 16,1
ТМ 92 - 02 Dy 100 108 140 165 167 240 460 19,3
ТМ 92 - 03 Dy 125 133 191 219 221 290 6 620 33,6
ТМ 92 - 04 Dy 150 159 239 245 247 345 10 780 45,2
ТМ 92 - 05 Dy 200 219 239 273 275 345 780 40,5
ТМ 92 - 06 Dy 250 273 291 325 327 395 945 48,1
ТМ 92 - 07 Dy 300 325 382 426 428 500 15 20 1245 74,5
ТМ 92 - 08 Dy 350 377 430 478 480 550 8 1395 101,6
ТМ 92 - 09 Dy 400 426 484 530 532 600 7 1562 103,5
ТМ 92 - 10 Dy 500 530 584 630 632 735 180 25 1880 126,2
ТМ 92 - 11 Dy 600 630 672 720 722 810 8 2155 154,4
ТМ 92 - 12 Dy 700 720 772 820 823 920 30 2470 180,9
ТМ 92 - 13 Dy 800 820 872 920 923 1030 2785 204,6
ТМ 92 - 14 Dy 900 920 972 1020 1023 1130 3098 226,1
ТМ 92 - 15 Dy 1000 1020 1070 1120 1123 1230 9 3405 270,4
ТМ 92 - 16 Dy 1200 1220 1270 1320 1323 1430 4032 319,7
ТМ 92 - 17 Dy 1400 1420 1470 1520 1523 1630 4660 369,0
Общие сведения.
Сальники закрывают кольцевое пространство между трубопроводом и патроном, чтобы предохранить от попадания в него воды, грунта и различных загрязнений. Сальники устанавливаются по концам патрона.
Сальники бывают поджимные, набивные, щитовые с глиняным уплотнением и глухие. На газопроводах применяются поджимные сальники состоящие из фланца (дна сальника), приваренного к концу патрона, неподвижного натяжного кольца с приваренными к нему болтами, нажимного кольца со скосом фланца и сальниковой набивки.
Уплотнение обеспечивается нажимом кольца со скосом на сальниковую набивку, представляющую собой пеньковый канат, пропитанный битумной мастикой или каменноугольной смолой.
На нефтепродуктопроводах сальники выполняются из двух круглых деревянных щитов, установленных внутри патрона, по концам.
Пространство в каждом конце патрона, ограниченное щитами на длине 200—500 мм, плотно забивается мятой жирной глиной. Вместо нее можно применять пеньковый просмоленный канат без всяких дополнительных устройств. |
